Замена балок начинается с проверки нагрузок, пролёта и способа опирания, а не с поиска профиля похожего размера. Стальную балку или швеллер подбирают по расчёту и проектному решению; каталог помогает найти доступное исполнение, но не заменяет проверку конструкции.
С чего начать замену несущего элемента
Сначала установите, какую работу выполняет существующий элемент. Он может воспринимать нагрузку от перекрытия, оборудования или другой части конструкции. Важно понять, где расположены опоры, как передаётся нагрузка и какие детали соединены с заменяемым профилем. Без этой информации сравнение двух позиций каталога будет неполным: одинаково выглядящие элементы могут работать в разных условиях.
Отдельно выясните причину замены. Если профиль повреждён, недостаточно просто заказать новый с тем же обозначением. Следует оценить состояние опор, креплений и прилегающих элементов, а также понять, не изменились ли нагрузки после устройства проёмов, установки оборудования или переделки перекрытия. Иначе новый профиль окажется в тех же условиях, которые привели к проблеме.
Если сохранилась проектная документация, сверяйте с ней фактическую конструкцию. Если документов нет либо они не соответствуют тому, что смонтировано, исходные данные получают обследованием. Для несущего элемента решение о замене должно учитывать не только закупку металлопроката, но и порядок выполнения работ.
Какие исходные данные нужны для подбора
В запросе на подбор полезно разделить известные сведения и предположения. Зафиксируйте назначение элемента, расстояние между опорами, расположение нагрузки, схему закрепления и доступное место для монтажа. Укажите, сохраняются ли прежние узлы или их потребуется изменить. Если на балку опираются другие конструкции, эту связь также нельзя оставлять за пределами проверки.
Нагрузку не стоит определять по внешнему виду старого профиля. Существующее сечение показывает лишь то, что было установлено ранее; оно не подтверждает правильность первоначального выбора и не описывает текущие условия. Для подбора проверяют прочность, прогиб и устойчивость по применимой к объекту расчётной схеме. Сечения, которые выдерживают одну проверку, могут различаться по результатам другой.
Для снабжения важна и практическая часть исходных данных: требуемая длина заготовки, допустимость стыков, условия доставки и возможность завести профиль к месту установки. Эти сведения не заменяют расчёт, но помогают исключить ситуацию, когда технически подходящую позицию невозможно смонтировать без изменения согласованного решения.

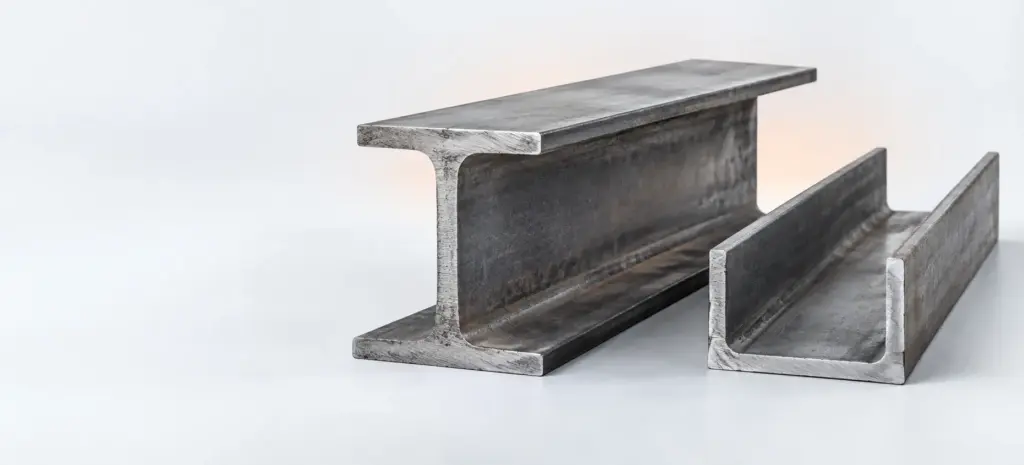

Балка и швеллер: что сравнивать
Балка и швеллер отличаются формой сечения, поэтому сравнивать их только по общей высоте нельзя. При одинаковом доступном пространстве они могут по-разному воспринимать изгиб и вести себя при креплении к соседним элементам. Особенно важно учитывать, где приложена нагрузка и есть ли условия для устойчивой работы профиля. Само название проката не даёт ответа на вопрос о допустимой замене.
Если в проекте указан швеллер, переход на балку также требует проверки. Может измениться не только работа элемента, но и положение полок, способ соединения, посадка на опоры. Обратный переход проверяют по тем же причинам. Задача состоит не в том, чтобы найти близкую строку в каталоге, а в том, чтобы сохранить требуемую работу всей конструкции.
Для первоначального просмотра ассортимента используйте раздел Балка и швеллер. При сравнении позиций фиксируйте исполнение, марку стали и размер именно выбранного изделия. Если нужные параметры не указаны или есть несколько вариантов трактовки обозначения, уточните их до передачи заявки в работу.
Как выбрать профиль по условиям работы
Начните с расчётной схемы, подтверждённой проектировщиком. Для подбора имеют значение пролёт, места опирания, характер нагрузки и ограничения по прогибу. Затем проверьте, насколько выбранное сечение подходит к существующим узлам. Профиль может соответствовать требованию по несущей способности, но не подходить по высоте, расположению полок или возможности закрепить примыкающие детали.
Проверьте условия, в которых будет работать элемент. Важны доступность осмотра, воздействие среды и предусмотренная проектом защита поверхности. Если конструкция будет закрыта после монтажа, порядок контроля соединений и обработки металла лучше определить заранее. При ремонте также учитывают временное состояние конструкции: до завершения замены нагрузки должны передаваться безопасным способом, установленным в плане работ.
Не принимайте решение по одному параметру. Совпадение размера не означает совпадения характеристик, а более массивный на вид профиль не снимает вопросов к опорам и соединениям. Если исходный вариант отсутствует, согласовывайте альтернативу как изменение технического решения, а не как обычную замену позиции в заказе.
Что представлено в каталоге
В каталоге указана балка С355 С255. Также представлены швеллеры из стали ст3-5, С245, С255 и С355. Среди гнутых швеллеров указаны ст3 размером 160–310 мм и исполнение размером 220–500 мм. Эти сведения позволяют определить направление поиска, но не описывают все параметры конкретного изделия.
| Позиция | Сведения из каталога | Что уточнить для заказа |
|---|---|---|
| Балка | Указана балка С355 С255 | Точное исполнение и параметры выбранной позиции |
| Швеллер | Указаны стали ст3-5, С245, С255 и С355 | Исполнение и требуемый размер |
| Гнутый швеллер ст3 | Размер 160–310 мм | Параметры конкретной позиции |
| Гнутый швеллер | Размер 220–500 мм | Марку стали и параметры конкретной позиции |
Таблица не служит перечнем взаимозаменяемых профилей. В частности, по одному диапазону размеров нельзя определить, подходит ли гнутый швеллер вместо существующей балки. После расчётного выбора сверьте полное обозначение нужного изделия с предложением поставщика и отдельно подтвердите сведения, которых нет в исходном описании.
Размер, марка стали и исполнение
В заявке эти характеристики лучше указывать раздельно. Размер описывает геометрию нужного профиля, марка стали — требование к материалу, а исполнение помогает отличить одну разновидность изделия от другой. Если записать только слово «швеллер» и приблизительный размер, поставщик не получит достаточных данных для однозначного предложения.
Марку стали нельзя назначать исключительно по наличию в каталоге. Сначала определяют требования проекта, затем проверяют доступные позиции. Аналогично не следует переносить свойства одного исполнения на другое только потому, что обе позиции относятся к швеллерам. При сравнении вариантов запросите точные данные по конкретному изделию и передайте их специалисту, который отвечает за техническое решение.
Для ремонтных работ полезно сохранить прослеживаемость выбора: какое изделие предусмотрено, какое фактически предложено и кем согласована возможная замена. Это снижает риск ошибки между обследованием, расчётом, закупкой и монтажом. Если обозначение в документах читается неоднозначно, вопрос стоит закрыть до заказа, а не выяснять после доставки металла на объект.
Опирание и соединения
Новый профиль работает вместе с опорами и креплениями. Поэтому при замене оценивают не только само сечение, но и состояние мест опирания, способ передачи усилий и возможность выполнить предусмотренные соединения. Изменение формы профиля может потребовать другого расположения деталей крепления. Такое изменение должно быть проверено как часть общего решения.
Обратите внимание на фактическое положение элемента в конструкции. Смещение относительно прежней оси или изменение отметки опирания способно повлиять на примыкающие детали. Не стоит компенсировать несовпадение размеров случайными прокладками или переделкой узла без согласования. Если доступ к соединению ограничен, порядок монтажа также следует обсудить до оформления поставки.
При наличии повреждений рядом с заменяемым элементом зафиксируйте их до демонтажа. Иначе после установки нового проката будет трудно отделить исходное состояние от последствий работ. Результат обследования помогает определить, ограничивается ли задача одним профилем или требуется отдельное решение по опорам и примыканиям.
Проверка предложения поставщика
После получения предложения сопоставьте его с согласованной спецификацией построчно. Проверяйте название изделия, исполнение, марку стали, размеры и количество. Если поставщик предлагает альтернативу, попросите указать, чем именно она отличается. Даже если различие кажется небольшим, вопрос о допустимости применения решает не отдел закупок, а специалист, отвечающий за расчёт и проект.
Отдельно согласуйте документы, необходимые для приёмки материала на вашем объекте. Их состав зависит от требований проекта и порядка контроля работ. До отгрузки также полезно подтвердить способ идентификации поставляемой позиции, чтобы на месте можно было сопоставить фактически полученный прокат с заказом.
Не объединяйте в одной строке заявки несколько допустимых на первый взгляд вариантов без правил выбора между ними. Если технически разрешены альтернативы, перечислите их явно и укажите, кто подтверждает окончательный вариант. Такой порядок сокращает риск получить изделие, которое подходит по названию, но не соответствует принятому решению по конструкции.
Порядок работ при замене
Закупка профиля — только один этап. До начала работ определяют, как будет разгружен заменяемый элемент, какие части конструкции необходимо временно поддержать и в какой последовательности выполнять демонтаж и установку. Эти действия зависят от объекта; универсальная последовательность без обследования здесь не подходит.
Перед монтажом сверяют поставленное изделие с согласованными параметрами. Затем контролируют подготовку опор, положение профиля и выполнение соединений в соответствии с принятым решением. Если при вскрытии конструкции обнаружились отличия от исходных данных, работы нельзя продолжать так, будто условия не изменились: сначала требуется оценить влияние новых обстоятельств.
После установки фиксируют фактически применённый материал и выполненные изменения. Особенно это важно, когда проектное решение уточняли уже в ходе ремонта. Такая документация понадобится для последующего обслуживания и поможет не восстанавливать историю замены по внешнему виду смонтированного металла.
Смежные позиции и справочные материалы
При ремонте могут понадобиться изделия из других разделов каталога, но их не следует включать в заказ по аналогии с балкой или швеллером. Например, если проектом предусмотрены отдельные работы с арматурой, ассортимент смотрят в разделе Арматура. Назначение и параметры каждой позиции определяют по соответствующей документации.
Для проверки обозначений такого проката пригодится статья Диаметр арматуры: размеры, обозначение 12 мм и ассортимент. Другой справочный материал, Виды кругов: марки и применение, посвящён отдельному виду металлопроката. Эти статьи помогают ориентироваться в номенклатуре, но не задают параметры несущего элемента при его замене.
Если заявка охватывает несколько видов проката, разнесите их по отдельным строкам с самостоятельными обозначениями. Так проще проверить комплектность предложения и не смешать технические требования к изделиям разного назначения.
Частые вопросы
Можно ли заменить балку швеллером?
Такой вариант можно рассматривать только после проверки конструкции. Похожая высота профилей не доказывает, что швеллер обеспечит требуемую работу элемента: нужно оценить нагрузки, прогиб, устойчивость и соединения с опорами.
Какие данные нужны для подбора балки взамен старой?
Нужны сведения о пролёте, нагрузках, опирании, креплениях и условиях работы. Полезны проектные документы и результаты обследования; если фактическая конструкция отличается от чертежей, для выбора используют подтверждённые данные.
Достаточно ли знать размер старой балки?
Нет. Размер не объясняет, почему элемент потребовалось заменить, какие нагрузки он воспринимает сейчас и пригодны ли прежние опоры. Без этих сведений повторение старого сечения может сохранить исходную проблему.
Как выбрать сталь для замены балки?
Ориентируйтесь на требования проекта и результаты расчётной проверки. Наличие стали в каталоге показывает возможность рассмотреть позицию для закупки, но не подтверждает её применимость в конкретной конструкции.
Что проверить перед заказом швеллера?
Уточните исполнение, размер, марку стали и полное обозначение выбранной позиции. Затем сопоставьте предложение поставщика с согласованным техническим решением, включая требования к опиранию и креплению.
Итоговый порядок выбора
Для замены сначала собирают исходные данные и проверяют работу существующей конструкции. После этого определяют допустимый профиль, согласуют его исполнение и только затем подбирают позицию каталога. Если предложенный материал отличается от предусмотренного решением, альтернативу вновь передают на техническую проверку.
При обращении к поставщику укажите подтверждённые параметры изделия и отдельно перечислите вопросы, по которым требуется уточнение. Это позволит обсуждать конкретную позицию, не подменяя расчёт выбором по внешнему сходству.
