Размеры отводов выбирают по диаметру трубы, углу поворота и исполнению изделия. Для отвода 90° дополнительно проверяют соответствие геометрии трассы и условиям монтажа, а марку стали подбирают по требованиям к трубопроводу.

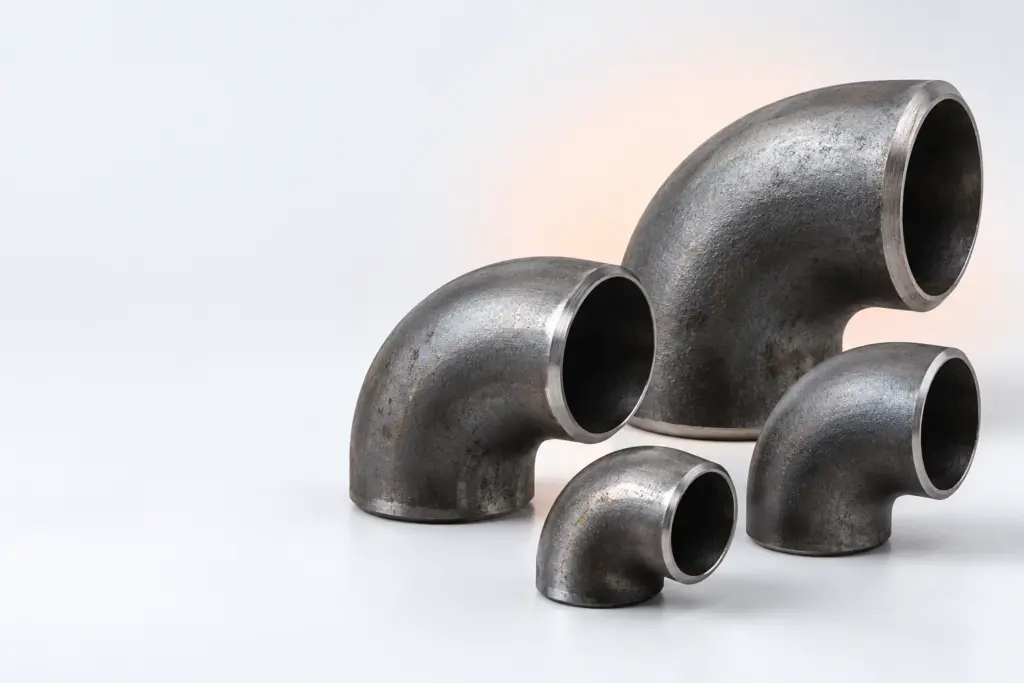

Размеры отводов: из чего складывается выбор
Отвод является фасонной деталью трубопровода. Он меняет направление линии без необходимости выполнять поворот из отдельных прямых участков. Поэтому при заказе оценивают не только условный проход или присоединительный диаметр, но и весь набор характеристик, влияющих на монтаж.
В первую очередь фиксируют диаметр трубы, к которой будет привариваться или присоединяться деталь. Ошибка на этом этапе приводит к несовпадению кромок и необходимости переделывать узел. Если в проекте указано несколько диаметров, их нельзя заменять приблизительным значением: данные следует сверить с рабочей документацией, замерами или заявкой от заказчика.
Вторая характеристика — угол. Для прямого изменения направления часто используют изделие на 90°. Однако сам угол не определяет все размеры детали. При одинаковом угле могут различаться диаметр, радиус изгиба, длина присоединительных частей и исполнение. Поэтому в заявке угол указывают вместе с диаметром и материалом.
Третья составляющая — сталь. Она определяет, из какого материала изготовлена деталь, но не заменяет проверку геометрии. Даже подходящая марка не компенсирует ошибку в диаметре или угле. Комплект параметров нужно рассматривать одновременно.
Какие параметры указать в заявке
- диаметр присоединяемой трубы;
- требуемый угол поворота;
- марку стали;
- назначение изделия и участок трубопровода;
- требуемое исполнение и условия монтажа;
- количество деталей.
Если часть сведений отсутствует, лучше не подменять её предположением. В запросе можно указать известные данные и приложить схему участка. По ней проще проверить, какое изделие требуется, и уточнить недостающие характеристики до оформления поставки.
Каталог фасонных деталей доступен в разделе Отвод. Для узлов, где применяются полимерные трубы, отдельно представлены разделы Муфта ПНД и Неразъёмное соединение «полиэтилен-сталь».
Размеры отвода 90: что проверить перед заказом
Изделие с углом 90° применяют там, где трасса должна изменить направление под прямым углом. На практике важно проверить, совпадает ли такой поворот с проектной схемой. Если трубопровод проходит рядом с опорами, стенами, арматурой или другим оборудованием, габариты детали могут влиять на возможность установки.
В заявке на отвод 90° не стоит ограничиваться словами «поворот на девяносто градусов». Нужно указать диаметр, материал и требуемое исполнение. При наличии чертежа или спецификации эти сведения переносят в запрос без сокращений, чтобы исключить неоднозначность.
Также проверяют направление монтажа и положение швов, если такие требования предусмотрены проектом или внутренними правилами предприятия. Самостоятельно назначать дополнительные характеристики без исходных данных не следует. Поставщику передают техническое задание, а спорные позиции согласуют до отгрузки.
Геометрия детали и место установки
Перед выбором оценивают свободное пространство вокруг поворота. Участок должен позволять установить деталь, выполнить соединение и провести контроль. Если доступ ограничен, заранее уточняют длину присоединительных участков и фактический габарит выбранного исполнения.
Для реконструкции существующей линии полезно сопоставить проектные данные с фактическим положением труб. На старых участках возможны отклонения от первоначальной схемы. Замер места установки помогает не только подобрать диаметр, но и избежать ситуации, когда деталь подходит по назначению, однако не помещается в узел.
Если отвод устанавливается в составе сложной сборки, проверяют соседние элементы. В заявке указывают, с какими трубами, переходами, муфтами или неразъёмными соединениями должен работать узел. Это особенно важно при переходе между разными материалами трубопровода.
Практические вопросы монтажа не ограничиваются фасонными деталями. При устройстве наружных конструкций полезно заранее ознакомиться со статьёй Установка ограждения: этапы и монтаж на высоте. Она относится к другой задаче, но помогает разделять требования к подготовке места, сборке и безопасной организации работ.
Как выбрать диаметр, угол и исполнение
Выбор начинают с трубопровода, а не с самого отвода. Определяют фактический диаметр трубы, участок установки и требуемое направление линии. После этого сопоставляют доступные изделия с техническим заданием. Такой порядок снижает риск выбрать деталь только по одному признаку.
Шаг 1. Определить диаметр
Диаметр должен соответствовать присоединяемой трубе и проектному узлу. Если в документации используются разные обозначения, их предварительно расшифровывают и согласуют. Нельзя считать взаимозаменяемыми изделия, которые визуально похожи, но рассчитаны на разные присоединительные размеры.
Для действующего трубопровода сведения проверяют по маркировке, исполнительной документации или замеру. При отсутствии точной информации в запросе указывают фактический наружный размер, если он известен, и описывают способ соединения. Это помогает перейти от общего запроса к проверяемой позиции.
Шаг 2. Выбрать угол
Угол определяют по схеме трассы. Для поворота под прямым углом рассматривают отвод 90°. Важно заранее понять, не требуется ли другой вариант направления или комбинация нескольких деталей. Угол должен соответствовать не только плану, но и фактическому расположению труб на месте.
Если проект содержит обозначение угла, его переносят в заявку дословно. Если указание отсутствует, поставщику передают эскиз или фотографию узла с пояснениями. Это надёжнее, чем выбирать деталь по названию участка или по приблизительной оценке монтажника.
Шаг 3. Согласовать исполнение
Под исполнением понимают совокупность конструктивных и материальных признаков, которые должны совпасть с задачей. Сюда относятся марка стали, размеры присоединительных частей, способ соединения и другие параметры, указанные в спецификации. Не следует считать, что у всех изделий одного угла и диаметра одинаковое исполнение.
При подготовке заявки полезно разделить обязательные и уточняемые данные. К обязательным относят диаметр, угол, марку стали и количество. К уточняемым — сведения, которые зависят от проекта, способа монтажа и требований заказчика. Такой список облегчает переписку и помогает быстрее выявить пробелы.
Шаг 4. Проверить совместимость узла
После предварительного выбора сверяют все элементы, которые будут соединяться с отводом. Проверяют одинаковость присоединительных размеров, возможность выполнить монтаж в заданном положении и наличие места для контроля соединения. При переходе между стальными и полиэтиленовыми участками рассматривают соответствующее неразъёмное соединение.
Отдельно учитывают порядок поставки. Если отвод приобретается вместе с другими фасонными деталями, в заявке перечисляют весь узел. Это позволяет проверить комплектность и не смешать изделия с разными требованиями к материалу или соединению.
Марки стали для отводов
В каталоге доступны отводы из стали 10, ст2-20, ст3 и ст20. Также представлены марки 09Г2, 09Г2С, 17Г1С и 20Г2. Отдельно указаны отводы 15ХМ и 15Х1М1Ф 15ХМ. При выборе ориентируются на марку, заданную проектом или техническими требованиями заказчика.
Марку нельзя выбирать только по привычному названию или по внешнему виду изделия. Разные позиции могут использоваться в разных условиях, поэтому исходным документом должна быть спецификация, ведомость материалов или заявка с согласованными требованиями. Если марка не указана, этот вопрос уточняют до оформления поставки.
| Группа изделий | Марки стали, указанные в каталоге |
|---|---|
| Стали общего обозначения | Сталь 10, ст2-20, ст3, ст20 |
| Низколегированные марки | 09Г2, 09Г2С, 17Г1С, 20Г2 |
| Марки 15ХМ | 15ХМ и 15Х1М1Ф 15ХМ |
Таблица показывает состав доступных групп, но не заменяет техническое задание. Она не содержит универсального правила, по которому одну марку можно автоматически заменить другой. Если в документации указана конкретная сталь, в запросе повторяют её полностью, включая все буквы и цифры.
Как не ошибиться в обозначении марки
При переписке марки часто сокращают, а символы могут быть записаны с ошибками. Для закупки это критично: одна пропущенная цифра меняет позицию запроса. Поэтому обозначение переписывают из исходного документа и проверяют перед отправкой заявки.
Особое внимание требуется позициям с близкими названиями. 09Г2 и 09Г2С нельзя объединять в одну строку без согласования. То же относится к 15ХМ и 15Х1М1Ф 15ХМ: эти обозначения следует сохранять именно в том виде, в каком они указаны в технических данных.
Если в проекте предусмотрен запасной вариант материала, его оформляют отдельной строкой. Самостоятельная замена марки без подтверждения может привести к несоответствию спецификации и задержке при приёмке.
Связь марки и условий эксплуатации
Марка стали выбирается в связи с условиями эксплуатации трубопровода и требованиями проектной документации. При этом по одной марке нельзя определить все размеры детали. Для завершённого выбора нужны минимум диаметр, угол, исполнение и количество.
Если задача связана с ремонтной заменой, сравнивают не только марку нового отвода, но и параметры существующей линии. Нужно исключить ситуацию, когда материал подходит, а присоединительные размеры или конфигурация не совпадают. При сомнениях в заявку включают фотографию, схему и данные ранее установленной детали.
Проверка заявки перед закупкой
Перед отправкой запроса составляют короткую спецификацию. В ней указывают наименование детали, диаметр, угол, марку стали, количество и место применения. Если требуется отвод 90°, это пишут отдельной строкой, а не оставляют в общем описании.
- Сверьте диаметр отвода с диаметром трубы.
- Проверьте угол по схеме участка.
- Укажите марку стали без сокращений.
- Опишите исполнение и способ соединения.
- Добавьте эскиз, если узел нестандартный или размеры неочевидны.
- Уточните количество и состав комплектной поставки.
После получения предложения сопоставляют его с исходной заявкой. Проверяют каждую позицию, а не только общую сумму или количество мест. Если в предложении использованы сокращения, их расшифровывают до согласования заказа.
При монтаже крепёжных элементов также важно заранее определить подходящий инструмент. С этой задачей поможет соседний материал Болты: какие ключи нужны для размеров 16–42 мм. Статья не заменяет спецификацию отвода, но пригодится при организации сопутствующих работ.
Если точные размеры не указаны в исходных данных, их не следует придумывать или заменять средним значением. Правильный путь — передать поставщику известные параметры и запросить подтверждение подходящей позиции. Так фиксируются реальные требования к диаметру, углу, стали и исполнению.
Частые вопросы
Какие бывают размеры отводов?
Размеры определяются диаметром присоединения, геометрией детали и её исполнением. Точное значение выбирают по проекту, замеру или согласованной заявке.
Как выбрать размеры отвода 90?
Нужно указать диаметр трубы, подтвердить поворот на 90°, выбрать марку стали и проверить место установки. При отсутствии чертежа параметры согласуют с поставщиком.
Есть ли в каталоге отводы 90°?
В каталоге рассматриваются изделия с углом 90°. Наличие конкретной комбинации диаметра, марки и исполнения уточняют по заявке.
Можно ли выбрать отвод только по диаметру?
Нет. Диаметр является только одним из параметров. Также проверяют угол, исполнение, марку стали и совместимость с соседними элементами.
Какие марки стали доступны?
Представлены стали 10, ст2-20, ст3, ст20, 09Г2, 09Г2С, 17Г1С, 20Г2, а также 15ХМ и 15Х1М1Ф 15ХМ.
