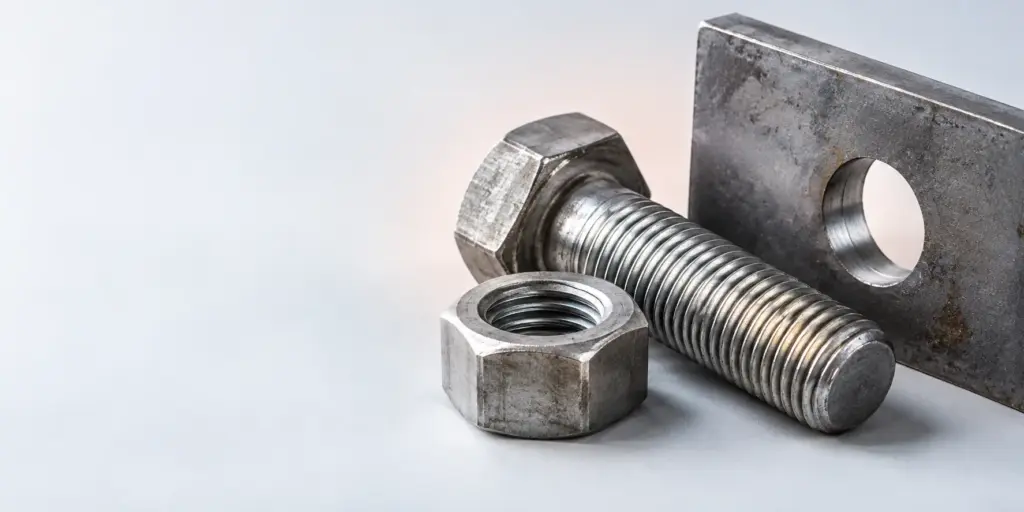

Диаметр болта для подбора гайки определяют по наружному диаметру его резьбы: измеряют резьбовую часть по вершинам витков и сверяют результат с номинальным обозначением М. Для монтажного отверстия одного этого размера недостаточно — нужно знать, будет ли болт проходить через деталь или ввинчиваться в неё.
Номинальный размер резьбы и фактическое измерение
В обозначении метрического крепежа буква М относится к резьбе. Число после неё указывает номинальный диаметр, по которому изделие идентифицируют в документации и подбирают ответную деталь. Это не размер головки и не диаметр отверстия в соединяемой детали. Если болт уже установлен или лежит без упаковки, его обозначение можно предварительно определить измерением, но окончательный вывод делают с учётом шага резьбы и требований к конкретному соединению.
Номинальный размер и показание измерительного инструмента выполняют разные задачи. Номинальный размер нужен для заказа и проверки совместимости обозначений. Измерение помогает установить, к какому размеру может относиться имеющийся болт. Пытаться заменить обозначение единственным измеренным значением рискованно: на результат влияют состояние витков, положение губок инструмента и точность самого измерения. Особенно внимательно следует проверять крепёж с повреждённой резьбой или следами эксплуатации.
Отдельно различают диаметр резьбы, диаметр гладкого участка стержня и размеры головки. У болта с частичной резьбой гладкий участок удобнее измерить, но он не заменяет проверку резьбы при выборе гайки. Размер головки помогает подобрать монтажный инструмент; делать по нему вывод о подходящей гайке нельзя. Для закупки записывайте именно обозначение резьбы, а остальные размеры указывайте отдельно, если они существенны для сборки.
Как измерить резьбовую часть
Перед измерением очистите резьбу от загрязнений, не изменяя профиль витков. Разведите губки штангенциркуля, установите их поперёк оси болта на вершины противоположных витков и сведите без чрезмерного усилия. Измерять удобнее на участке без заметных замятий. Если резьба изношена неравномерно, проверьте несколько положений вдоль участка и сравните результаты. Такое сравнение помогает обнаружить повреждение, но не превращает изношенный болт в надёжный образец для определения размера.
Держите инструмент перпендикулярно оси резьбового участка. При перекосе губки могут захватить поверхность по диагонали, и показание будет трудно сопоставить с обозначением. Не ориентируйтесь на измерение впадин: для предварительного определения номинального размера нужен наружный диаметр по вершинам. Если доступ к болту ограничен установленными деталями, лучше снять крепёж для проверки либо обратиться к чертежу. Измерение открытого края резьбы на собранном узле не всегда позволяет оценить её состояние целиком.
После измерения диаметра проверьте шаг. Под шагом понимают расстояние между соседними одноимёнными точками профиля резьбы вдоль её оси. Для проверки применяют подходящий измерительный инструмент или сверяют крепёж с достоверной документацией. Не подбирайте шаг попыткой навернуть случайную гайку с усилием: сопротивление может означать несовпадение резьбы, перекос или повреждение витков. Если гайка идёт туго с начала навинчивания, прекратите проверку и выясните причину.
Результаты полезно записывать раздельно: измеренный наружный диаметр, установленный шаг, состояние резьбы и источник сведений о номинальном обозначении. Такая запись особенно важна, когда образец снят с оборудования, а комплектная документация отсутствует. Поставщику проще проверить запрос по обозначению и назначению крепежа, чем по фотографии без масштаба или по общей фразе «болт примерно такого размера». При сомнении между близкими вариантами запрашивайте подтверждение характеристик, а не округляйте измерение произвольно.
Как выбрать гайку к болту
Первое условие — совпадение обозначений резьбы по номинальному диаметру. Второе — совпадение шага. Одинаковый наружный размер болтов ещё не доказывает, что к ним подойдёт одна гайка: различие шага препятствует правильному соединению. Проверяйте обозначение на упаковке, в спецификации или в документации изделия. Если маркировка отсутствует, измерьте болт и уточните параметры гайки до заказа. Отдельно учитывайте требования проекта к исполнению и условиям работы соединения, если они предусмотрены документацией.
Гайка должна навинчиваться по оси без принудительного проворачивания. Проверка вручную допустима как способ заметить явное несоответствие, но она не заменяет сверку обозначений. Не используйте усилие инструмента, чтобы «разработать» неподходящую пару. Так можно повредить оба изделия и получить соединение, которое выглядит собранным, но не соответствует заданной резьбе. Если резьба болта замята, сначала оцените пригодность самого болта, а затем решайте вопрос с подбором гайки.
При оформлении заявки не ограничивайтесь словом «гайка». Укажите известное обозначение резьбы болта, требуемое исполнение гайки по проекту и количество. Если нужна замена для действующего узла, сообщите, есть ли образец и сохранилась ли документация. Это позволит отделить подбор ответной детали от подбора всего крепёжного соединения. Посмотреть ассортимент болтов можно в разделе Болты; наличие конкретной пары болт–гайка и её соответствие проекту следует уточнять отдельно.
Не следует переносить правила подбора обычной гайки на изделия с другим принципом крепления. Например, раздел Анкер с гайкой относится к крепежу, который рассматривают как изделие для собственного способа установки. Наличие гайки в его названии не означает, что анкер подходит вместо болта с подобранной отдельно гайкой. Сначала определите тип соединения по проекту, затем уточняйте резьбовые параметры его компонентов.
Отверстие под болт: сначала определите назначение
Термин «отверстие под болт» описывает разные операции. В проходном отверстии болт проходит через соединяемую деталь, а соединение формируется с гайкой или другой предусмотренной ответной частью. В резьбовом отверстии болт ввинчивается непосредственно в деталь. Размеры этих отверстий нельзя назначать по одному правилу: у них разные задачи и разные требования к обработке. Перед выбором сверла уточните конструкцию узла по чертежу и последовательность сборки.
Для проходного отверстия учитывают наружный размер стержня, возможность установки болта, положение соединяемых деталей и требования проектной документации. Отверстие не должно подбираться на глаз только потому, что имеющееся сверло выглядит близким по диаметру. Если соединяются несколько деталей, проверьте их взаимное расположение: несовпадение осей создаёт затруднения при сборке даже тогда, когда каждое отверстие выполнено аккуратно. Допустимый зазор определяют по применимому стандарту и чертежу конкретного соединения.
Если болт должен ввинчиваться в деталь, подготавливают отверстие для получения внутренней резьбы. Его исходный размер отличается от наружного диаметра болта, поскольку внутри детали должен быть сформирован профиль резьбы. Подбирать такое отверстие только по измеренному диаметру болта нельзя. Необходимо знать полное обозначение резьбы, свойства обрабатываемой детали и принятую технологию изготовления. Размер сверла и порядок обработки берут из технологической документации и таблиц для соответствующей резьбы, не заменяя их приблизительной оценкой.
При заказе крепежа и подготовке производства полезно разделить две записи: размер резьбы болта и размер монтажного отверстия. Даже если в разговоре их называют одним словом «диаметр», на чертеже это разные параметры. Для ответственного соединения также уточняют требования к расположению отверстий, обработке поверхности и способу контроля. Эти условия не определяются одной только буквой М. Если чертёж отсутствует, перед сверлением согласуйте конструкцию соединения с ответственным специалистом.
Запросить подбор для соединения
Проверка по стандартам и документации
Стандарты нужны не для угадывания размера по внешнему виду, а для проверки обозначения изделия и требований к соединению. Сначала найдите в чертеже или спецификации запись о крепеже. Затем установите, какие параметры в ней заданы: номинальный размер и шаг резьбы, исполнение изделия и другие характеристики, важные для данного узла. После этого сверяйте болт, гайку и отверстие каждый по своей позиции. Нельзя считать размер проходного отверстия автоматическим продолжением обозначения болта.
Если в задании написано только «подобрать болт», данных может не хватить. Неизвестными остаются длина, вид головки, наличие гладкой части стержня, особенности доступа при монтаже и ответная деталь. Для гайки необходимы сведения о резьбе, а для отверстия — о конструкции узла. Запрашивайте недостающие данные до покупки и механической обработки. Такая последовательность снижает риск получить крепёж подходящего на вид размера, который невозможно установить в готовое изделие.
При замене существующего болта документация имеет преимущество перед приблизительным измерением образца. За время работы резьба могла износиться, головка — деформироваться, а сам крепёж — оказаться ранее установленной заменой. Сопоставьте результаты измерений с чертежом и посмотрите, соответствуют ли ему гайка и отверстие. При противоречии между образцом и записью в документации не выбирайте один вариант молча: уточните, какой из них принят для ремонтируемого узла.
Слово «размер» в карточке товара также требует внимания. Оно может относиться к конкретной характеристике изделия, и без расшифровки нельзя автоматически считать его диаметром резьбы. В каталоге представлены болты размерами 16–27 мм и 27–42 мм, но для выбора ответной гайки всё равно требуется уточнить резьбовое обозначение конкретного болта. Таблица ниже показывает только указанные диапазоны каталога; она не задаёт размеры отверстий или параметры гаек.
| Раздел каталога | Указанные размеры болтов | Что уточнить для соединения |
|---|---|---|
| Болты | 16–27 мм | Обозначение резьбы выбранного изделия |
| Болты | 27–42 мм | Обозначение резьбы выбранного изделия |
Примеры проверки перед закупкой и сверлением
Первый случай: есть болт без читаемой упаковки и гайка из другого комплекта. Измерьте наружный диаметр резьбы болта, отдельно установите шаг и проверьте состояние витков. Затем найдите обозначение гайки или определите её резьбу подходящим способом. Если совпал только наружный размер, этого мало для подтверждения совместимости. Если гайка начинает навинчиваться с сопротивлением, не затягивайте её инструментом. Итогом проверки должно стать согласованное обозначение пары, а не факт, что детали удалось соединить усилием.
Второй случай: болт указан в спецификации, но отверстия в деталях ещё не изготовлены. Сначала посмотрите, предусмотрена ли гайка и должен ли болт свободно проходить через соединяемые детали. Если предусмотрено ввинчивание в одну из них, уточните обозначение внутренней резьбы и технологию её получения. После этого выберите требования к отверстию по чертежу и применимой документации. Расчёт здесь начинается не с прибавления произвольного зазора к размеру болта, а с определения функции отверстия.
Третий случай: на площадке сохранился только образец болта, а соединение нужно восстановить. Запишите результаты измерения резьбы, длину и видимые особенности конструкции. Проверьте, не относится ли образец к ранее выполненной замене, и сопоставьте его с оставшимися деталями узла. Осмотрите отверстия: наличие внутренней резьбы меняет порядок подбора по сравнению с проходным соединением с гайкой. Перед закупкой согласуйте выявленные расхождения с ответственным за ремонт. Покупка по одному показанию штангенциркуля не закрывает остальные вопросы совместимости.
Четвёртый случай: болт и гайка подобраны по обозначениям, но при сборке болт не проходит через подготовленные детали. Повторная проверка резьбы здесь не решает проблему. Нужно измерить и проверить сами отверстия, их взаимное положение и требования чертежа. Не увеличивайте отверстия без согласования: это меняет конструкцию соединения. Отдельно убедитесь, что мешает именно отверстие, а не перекос деталей, заусенец или иной монтажный фактор. После выявления причины выбирайте допустимый способ исправления по документации узла.
Что указать в заявке поставщику
Для подбора болта передайте обозначение резьбы из документации либо результаты измерения наружного диаметра и шага с пометкой, что это данные по образцу. Добавьте сведения о требуемой длине и исполнении, если они есть в задании. Для гайки укажите резьбу ответного болта и требования проекта. Для отверстия сформулируйте отдельный вопрос: нужно проходное отверстие или внутренняя резьба. Так поставщик не примет размер сверления за размер заказанного крепежа.
Если задача связана с подбором металла и подготовкой деталей, держите параметры крепежа отдельно от размеров основного материала. В статье Можно сетку купить: как выбрать размер и диаметр рассматриваются размеры другого вида продукции; обозначения её элементов не заменяют обозначение болтовой резьбы. Аналогично статья Швеллер ГОСТ: сортамент, горячекатаный и гнутый профиль посвящена профилю, а не назначению отверстия под конкретное соединение. Для совместной закупки материалов параметры каждой позиции фиксируют отдельно.
Частые вопросы
Как измерить диаметр резьбы болта?
Измерьте штангенциркулем наружную поверхность резьбовой части по вершинам противоположных витков. Проверьте несколько неповреждённых участков и сопоставьте результат с номинальным обозначением; шаг определяйте отдельно.
Что означает буква М в обозначении болта?
Она указывает на метрическую резьбу. Следующее за ней число относится к номинальному диаметру резьбы, а не к головке болта или готовому отверстию в детали.
Как подобрать гайку к болту по резьбе?
Сверьте номинальный диаметр и шаг резьбы обоих изделий по обозначениям или достоверным результатам проверки. Совпадение только наружного размера либо возможность навинтить гайку с усилием не подтверждают правильный подбор.
Какое отверстие нужно под болт?
Уточните назначение: через проходное отверстие болт проходит, а в резьбовое — ввинчивается. Размер в каждом случае берут из чертежа и применимой документации для конкретного соединения.
Можно ли определить резьбу по размеру головки?
Нет. Головку учитывают при выборе способа монтажа, а совместимость с гайкой проверяют по обозначению и параметрам резьбовой части болта.
Если документация на узел неполная, направьте обозначение крепежа или сведения по образцу вместе с описанием гайки и назначения отверстия. Это позволит уточнить параметры до заказа и обработки деталей.
