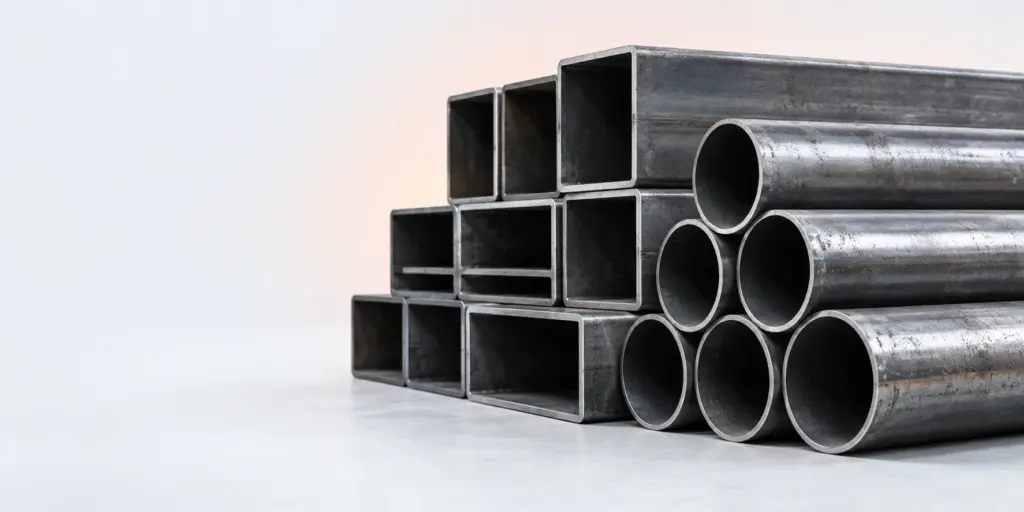

Таблица труб нужна для сопоставления типа изделия, формы сечения, размеров, толщины стенки и марки стали перед запросом поставки. Электросварные, бесшовные и профильные трубы следует сравнивать по разным наборам параметров: одинаковое обозначение размера не делает их взаимозаменяемыми.
Таблица электросварных труб
Электросварную трубу получают из заготовки, края которой соединяют сваркой. Поэтому при подборе важны не только геометрия и марка стали, но и требования к шву. Если изделие должно работать в составе ответственной конструкции или трубопровода, условия контроля и приёмки нельзя заменять общей формулировкой «труба нужного диаметра». Их указывают в заявке по проектной документации. Без этих сведений таблица помогает найти подходящий типоразмер, но не подтверждает пригодность изделия для конкретной работы.
Для круглой трубы отправной точкой служат наружный диаметр и толщина стенки. Диаметр определяет возможность соединения с другими деталями, а стенка влияет на массу изделия и его применение. Затем уточняют длину, марку стали, состояние поверхности и требования к документам. Если трубу предстоит резать или стыковать с уже установленным участком, в запросе полезно указать размеры присоединяемых элементов. Это снижает риск заказа изделия, которое формально соответствует выбранной строке, но требует незапланированной доработки на месте.
Сводную строку сортамента не следует читать как обещание наличия каждой возможной комбинации диаметра, стенки и марки стали. Таблица показывает способ сравнения, а доступность конкретной позиции проверяют отдельно. То же относится к исполнению торцов и допустимым отклонениям: эти условия зависят от требований к поставке и должны быть согласованы до оформления заказа. Если известен только внутренний проход, сначала определяют, какой наружный размер и какая стенка предусмотрены проектом; подбирать трубу по одному приблизительному значению нельзя.
Параметры для сравнения
| Тип трубы | Форма сечения | Что сопоставлять по размерам | Что уточнять дополнительно |
|---|---|---|---|
| Электросварная круглая | Круг | Наружный диаметр, толщина стенки, длина | Марка стали, требования к шву и документам |
| Бесшовная горячедеформированная | Круг | Наружный диаметр, толщина стенки, длина | Марка стали, назначение, условия приёмки |
| Профильная прямоугольная | Прямоугольник | Обе стороны сечения, толщина стенки, длина | Марка стали, ориентация профиля в конструкции |
В таблице намеренно нет числовых типоразмеров: исходные данные не содержат подтверждённого перечня размеров для всех трёх групп. Используйте её как перечень граф для сравнения, а не как полный складской остаток. Когда нужен конкретный размер, передайте поставщику обозначение из проекта или чертёж и попросите подтвердить параметры предлагаемой позиции. Общие вопросы о разделении стальных труб по способу изготовления также рассмотрены в материале Трубы стальные ГОСТ: бесшовные и электросварные.
Таблица бесшовных труб
У бесшовной трубы нет продольного сварного соединения. Это существенное конструктивное отличие, но само по себе оно не означает, что любая бесшовная позиция подходит для любой среды, нагрузки или способа монтажа. Выбор всё равно начинают с назначения, наружного диаметра, стенки и марки стали. Далее сверяют условия работы и требования проектной документации. Если проект прямо предусматривает определённый вид трубы, заменять его другим только потому, что совпали размеры, нельзя без согласования.
В разделе Труба бесшовная горячедеформированная представлено 40 позиций. Это число относится к указанному разделу, а не ко всему сортаменту труб на сайте. При просмотре карточек сопоставляйте параметры каждой позиции отдельно: наличие группы изделий не подтверждает, что нужное сочетание размера и марки стали уже выбрано. Если требуется партия из нескольких размеров, подготовьте отдельную строку заявки для каждого сочетания. Так проще проверить ответ поставщика и не смешать позиции при согласовании.
Горячедеформированную бесшовную трубу имеет смысл искать отдельным запросом, когда этот способ изготовления предусмотрен заданием. В заявке следует сохранить формулировку проекта, а не сокращать её до слова «бесшовная». Иначе при подборе могут сравниваться изделия разных исполнений. Для круглых труб особенно важно различать наружный диаметр и внутренний размер: внутренний размер связан с толщиной стенки и не заменяет её обозначение. Если один из параметров неизвестен, лучше прямо указать это и приложить исходный чертёж.
Когда к поверхности предъявлены отдельные требования, её состояние отражают в заявке наряду с основными размерами. Для просмотра выделен раздел Труба бесшовная горячедеформированная оцинкованная. Наличие такого раздела не означает автоматической замены обычной трубы оцинкованной: пригодность покрытия, дальнейшая обработка и соединение изделий зависят от условий проекта. Если нужен определённый вариант поверхности, укажите это явно и запросите подтверждение по выбранной позиции.
Сортамент профильных труб прямоугольного сечения: таблица
Прямоугольную профильную трубу нельзя описать одним диаметром. В обозначении для подбора нужны обе стороны сечения и толщина стенки. Большую и меньшую стороны записывают в согласованном порядке, чтобы не перепутать ориентацию элемента в узле. При одинаковой высоте два профиля могут иметь разную ширину; при одинаковых наружных сторонах — разную стенку. Поэтому сокращённая заявка вида «прямоугольная труба под каркас» не позволяет однозначно определить изделие.
При чтении таблицы профильного сортамента сначала находят геометрию сечения, затем проверяют стенку и длину. После этого сопоставляют марку стали и требования к поставке. Если профиль входит в раму, стойку или поперечный элемент, значение имеет положение его сторон относительно предполагаемой нагрузки. Таблица размеров сама по себе не рассчитывает конструкцию и не показывает, как будет работать узел. Выбор сечения и проверку несущей способности выполняют по проекту, а запрос поставщику составляют уже на основании принятого решения.
Не следует переносить правила сравнения круглых труб на прямоугольные без изменений. У круглой трубы ключевой наружный размер один; у прямоугольной их два. Кроме того, форма сечения определяет, как изделие стыкуется с пластинами, уголками и другими элементами конструкции. Если на чертеже профиль показан в сборке, полезно передать его вместе с заявкой. Тогда можно сверить не только условное обозначение, но и фактическое место установки, необходимость резки и требования к торцам.
Отдельная таблица для прямоугольного профиля удобна лишь тогда, когда её строки содержат подтверждённые размеры и доступные исполнения. В переданных данных такого перечня нет, поэтому здесь не приводятся вымышленные стороны сечения, толщины или масса погонного метра. Для сравнения с другими видами сортового металлопроката можно обратиться к статье Швеллер: размеры и таблица типоразмеров 10П–20П. Сходство назначения отдельных элементов не делает швеллер и профильную трубу заменяемыми без расчёта.
Марки стали и обозначения в заявке
Размерная таблица отвечает на вопрос о геометрии изделия, а марка стали относится к материалу. Эти сведения проверяют вместе, но не подменяют одно другим. В каталоге представлены трубы из стали ст00, ст20, 09Г2С, 15Г, 17ГС и 25ГС. Также указаны легированные марки 12ХГБ, 26ХГМФА, 15Х1МФ и 30ХМ, а среди зарубежных обозначений — S355J2H и P255QL. Само перечисление марок не устанавливает, к какому именно типу, размеру или состоянию поставки относится каждая позиция.
При составлении заявки записывайте марку стали точно так, как она приведена в документации. Похожие по виду обозначения не стоит считать равнозначными по одному названию. Если в проекте приведено зарубежное обозначение, не заменяйте его отечественным по приблизительному сравнению свойств. Вопрос о допустимости замены решают на основании требований проекта и подтверждающих документов. Поставщик может подобрать предложение по указанной марке или сообщить, какие исходные данные нужны для проверки альтернативы.
Для нескольких позиций удобно составить перечень с отдельными графами: тип трубы, форма сечения, размеры, стенка, длина, марка стали и особые условия. Такой перечень позволяет увидеть пропуск до отправки запроса. Например, строка с маркой и длиной, но без толщины стенки, не описывает трубу полностью. Если требуется обработка или определённое состояние поверхности, вынесите это в отдельную графу. Не добавляйте требования автоматически ко всей партии, когда они относятся только к части изделий.
При выборе материала учитывают не только название марки, но и назначение детали, условия эксплуатации и состав проектной документации. По одному списку марок нельзя сделать вывод о пригодности трубы для давления, температуры или конкретной среды. Здесь также не приводятся неподтверждённые значения прочности и допустимых нагрузок. Если такие характеристики определяют выбор, запросите документы на конкретную позицию и передайте их специалисту, который отвечает за проектное решение.
Как выбрать трубу по размерам и назначению
Начните с функции изделия. Для трубопровода и для несущего элемента важны разные исходные условия, поэтому запрос «нужна труба такого-то размера» часто оказывается неполным. Уточните, указан ли в проекте способ изготовления: электросварная, бесшовная горячедеформированная или профильная. Затем зафиксируйте форму сечения. После этого перенесите размеры из чертежа без округления и без пересчёта по памяти. Если в документации есть дополнительные требования к материалу, поверхности или приёмке, сохраните их в заявке отдельными пунктами.
Для круглого сечения проверьте, указан ли именно наружный диаметр. Уточните толщину стенки и длину поставляемого изделия. Для прямоугольного сечения запишите обе наружные стороны и стенку. Не сокращайте обозначение, даже если один размер кажется очевидным из назначения конструкции. При подборе соединительных деталей сверьте размеры всей сборки: выбранная труба должна соответствовать не только отдельной строке таблицы, но и остальным элементам узла.
Далее определите, требуется ли новая труба или допустим иной вариант по условиям задачи. На сайте отдельно выделена Труба б/у круглая. Такой раздел нельзя автоматически включать в подбор вместо новой трубы: решение зависит от назначения, требований к состоянию изделия и документов. Если рассматриваете несколько вариантов, оформите их как альтернативы, а не как одну позицию с неопределённым качеством. Это позволит сравнить предложения без подмены исходного требования.
Завершите проверку сопоставлением заявки с проектом. Убедитесь, что в каждой строке указаны нужные сведения, а противоречий между чертежом и текстовым описанием нет. Когда размер взят из старого заказа, полезно повторно сверить его с текущим узлом: похожие изделия в разных партиях могут предназначаться для разных мест установки. При отсутствии точных исходных данных запросите уточнение у проектировщика или ответственного специалиста. Поставщик может помочь с поиском позиции, но не должен угадывать расчётные требования.
Проверка предложения перед заказом
Получив предложение, сравнивайте его с заявкой построчно. Сначала проверьте тип и форму сечения, затем все размеры, марку стали, поверхность и согласованные дополнительные условия. Особенно внимательно смотрите на позиции, для которых предлагалась замена: совпадение одного размера не подтверждает совпадение остальных параметров. Если в ответе использовано сокращённое наименование, попросите раскрыть его до однозначного обозначения. Это проще сделать до заказа, чем разбирать расхождение после поступления металла.
Проверьте, к чему относится указанная длина: к отдельному изделию, подготовленной заготовке или потребности для изготовления деталей. Если планируется резка, отдельно согласуйте исходные длины и требования к получаемым отрезкам. Для прямоугольного профиля дополнительно сверьте запись сторон с чертежом. Для круглой трубы ещё раз убедитесь, что наружный размер не принят за внутренний. Такой порядок проверки не заменяет входной контроль, но помогает устранить неоднозначность в документах до поставки.
Если ответ поставщика содержит несколько альтернатив, попросите выделить различия между ними в понятном перечне. Это могут быть тип изготовления, марка стали, размеры или состояние поверхности. Не объединяйте варианты в одну строку ради краткости: позже будет сложно установить, что именно согласовано. Для ответственных задач решение о замене принимает сторона, которая установила исходные требования. Коммерческое наличие изделия и его техническая применимость — разные вопросы, и подтверждать нужно оба.
Частые вопросы
Что показывает таблица электросварных труб?
Она помогает сопоставить наружный размер, толщину стенки, длину и марку стали. Для заказа дополнительно уточняют требования к шву и документам. Если этих условий нет в исходном задании, их не следует придумывать при оформлении заявки: сначала нужно запросить недостающие сведения.
Чем таблица бесшовных труб отличается от таблицы электросварных?
Для бесшовных труб не указывают параметры сварного шва. При этом размер, стенку, марку стали и требования к поставке проверяют так же внимательно. Различие способов изготовления не отменяет проверки конкретной позиции по проекту и сопроводительным документам.
Какие размеры нужны для подбора бесшовной трубы?
Для круглой трубы прежде всего указывают наружный диаметр и толщину стенки. Длину и допустимые отклонения согласуют отдельно. Если известен только размер существующего узла, передайте чертёж или уточните недостающие параметры до размещения заказа.
Как читать сортамент профильных труб прямоугольного сечения?
Сопоставляют обе стороны сечения, толщину стенки и длину. Указывать только большую сторону недостаточно: при одинаковой высоте ширина и стенка могут различаться. После проверки геометрии сверяют марку стали и условия применения профиля в конструкции.
Можно ли выбрать марку стали только по таблице размеров?
Нет. Размер описывает геометрию, а марку стали выбирают с учётом назначения изделия и требований проекта. Если предложена другая марка, вопрос о замене рассматривают отдельно от совпадения диаметра или сторон сечения.
Для запроса подготовьте перечень позиций с типом трубы, размерами, толщиной стенки, маркой стали и дополнительными условиями из проекта. Так предложение можно будет проверить по каждой строке без предположений о недостающих параметрах.
