Как соединить трубу из стали, зависит от назначения трубопровода, условий монтажа и необходимости разборки узла. Для бесшовных труб применяют сварное, резьбовое или фланцевое соединение, а конкретный вариант выбирают после проверки размеров, материала и доступного инструмента.
Запросить подбор труб и соединения

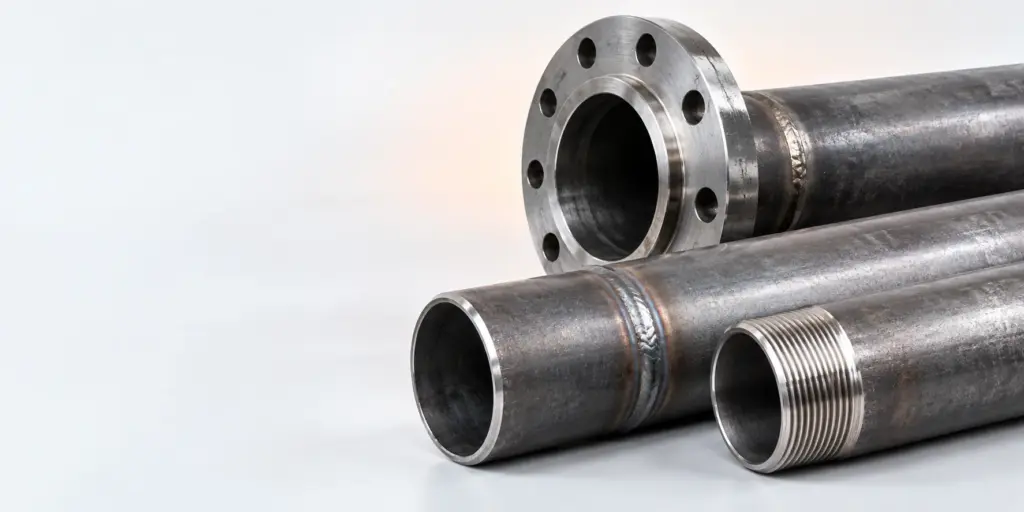

Основные способы соединения стальных труб
Бесшовная труба представляет собой цельное изделие без продольного сварного шва. При монтаже это не отменяет требований к подготовке торцов и точности сборки. Концы труб должны быть очищены от загрязнений, проверены на отсутствие заметных повреждений и подготовлены под выбранный тип стыка. Нельзя выбирать соединение только по внешнему виду деталей: один и тот же трубный материал может использоваться в разных узлах, но технология монтажа будет отличаться.
Сварное соединение формирует постоянный стык. Его выбирают, когда конструкция собирается надолго и в дальнейшем не должна регулярно разбираться. Резьбовой вариант позволяет соединять детали без сварочного оборудования, но требует подготовки резьбовых участков и контроля плотности стыка. Фланцевый узел состоит из ответных плоскостей и крепежа, поэтому его можно разобрать для осмотра или замены участка.
Перед началом работ полезно разделить трубопровод на участки. Для прямых протяжённых линий часто рассматривают постоянный способ сборки. Для узлов с арматурой, присоединяемыми элементами и местами обслуживания удобнее предусмотреть разъёмный стык. Если доступ к месту монтажа ограничен, это также влияет на решение: способ должен быть не только технически возможным, но и удобным для сборки.
Сварное соединение
При сварке торцы труб совмещают и соединяют сварным швом. После завершения работ получается постоянный участок без резьбовых деталей и наружного крепежа. Такой вариант используют для конструкций, где важны компактность и отсутствие регулярной разборки.
Подготовка к сварке
До сварки проверяют соответствие соединяемых деталей по диаметру и толщине стенки, состояние торцов и соосность элементов. Поверхность в зоне стыка очищают от грязи, влаги, масла и отслаивающихся загрязнений. Трубы устанавливают так, чтобы при прихватках и последующем проходе они не сместились относительно друг друга.
Особое внимание уделяют материалу. В каталоге представлены трубы из сталей ст00, 15Г, 17ГС, 20ФА и 20ХГА, а также марки 09Г2С, 10Г2С1, 15Х1МФ и 15ХМ. Есть и трубы международных марок S355J2H и P255QL. Для каждой конкретной пары нужно заранее проверить совместимость сварочной технологии и расходных материалов по рабочей документации. Если данных по назначению нет, безопаснее сначала уточнить условия применения, а не выбирать режим на глаз.
Преимущества и ограничения сварки
К преимуществам относят постоянство соединения, компактность и отсутствие элементов, выступающих вокруг трубы. Сварной стык не требует места для гаечного ключа после окончания монтажа. Это удобно там, где узел закрыт конструкцией или проходит в ограниченном пространстве.
Ограничение состоит в том, что для работ требуется сварочное оборудование и подготовленный специалист. После сварки разборка без резки невозможна. При ремонте приходится вырезать участок или использовать дополнительный разъёмный узел. Поэтому перед выбором нужно оценить не только удобство первичного монтажа, но и возможный доступ к трубопроводу в будущем.
Контроль после сварки начинают с визуальной проверки: оценивают непрерывность шва, отсутствие заметных прожогов, трещин, подрезов и наружных загрязнений. Метод дополнительного контроля зависит от назначения трубопровода и требований проекта. Без исходных требований нельзя заранее утверждать, какой именно контроль будет достаточным.
Резьбовое соединение
Резьбовой способ применяют для разъёмного монтажа. На концах труб или присоединительных деталях выполняют резьбу, после чего элементы свинчивают с использованием подходящей соединительной детали. Такой узел можно демонтировать без нагрева и резки, что удобно при ремонте и замене отдельных участков.
Когда подходит резьба
Резьбу рассматривают для компактных узлов, где требуется доступ к соединению и возможность периодического обслуживания. Она подходит для участков с большим количеством присоединяемых деталей, если конструкция допускает размещение инструмента. При проектировании учитывают, что вокруг стыка должно оставаться достаточно места для сборки и последующей разборки.
Для резьбового узла важны точность нарезки, чистота витков и правильное совмещение деталей. Перекос при свинчивании может повредить резьбу и привести к неплотной посадке. Усилие затяжки должно быть достаточным для фиксации, но чрезмерное усилие способно повредить соединяемые элементы. Конкретный порядок герметизации выбирают по рабочей среде, конструкции и требованиям проекта.
Что проверить перед сборкой
- Совпадают ли соединяемые размеры и тип резьбовых участков.
- Нет ли на витках замятий, загрязнений и следов коррозии.
- Позволяет ли место монтажа установить инструмент без перекоса.
- Предусмотрена ли герметизация, совместимая с условиями эксплуатации.
- Можно ли будет разобрать узел после его установки.
Для выбора крепежа и оценки места под инструмент может пригодиться соседний материал Размеры болтов: диаметр и размер под шестигранник. Он относится к болтовым соединениям, но помогает заранее учитывать габариты крепежа при компоновке разъёмного узла.
Фланцевое соединение
Фланцевый способ также относится к разъёмным. На концах соединяемых участков устанавливают фланцы, между ответными поверхностями размещают уплотнительный элемент, после чего детали стягивают крепежом. Узел можно разобрать без повреждения трубы, если крепёж и сопрягаемые поверхности сохраняют рабочее состояние.
Особенности фланцевого узла
Главное преимущество фланцев — доступность для обслуживания. Такой вариант удобен возле оборудования, на участках с арматурой и там, где требуется периодический осмотр. При сборке важно равномерно свести ответные поверхности и не допустить перекоса. Крепёж затягивают последовательно, чтобы нагрузка распределялась по соединению.
Фланцы требуют больше монтажного пространства, чем резьбовая сборка. Нужно учитывать габариты самих деталей, длину крепежа и возможность подвести инструмент. Если узел расположен вплотную к стене или другой конструкции, разборка может оказаться затруднённой. Поэтому фланцевое соединение выбирают не только по возможности присоединить трубу, но и по удобству будущих работ.
Состояние уплотнительной поверхности проверяют до сборки. На ней не должно быть загрязнений и повреждений, мешающих плотному прилеганию. Уплотнительный материал подбирают с учётом рабочей среды и температуры по проектным требованиям. Универсальный вариант для всех условий без исходных данных назначать нельзя.
Подбор крепежа также связан с конструкцией узла. Для справки по размерам крепёжных элементов можно использовать статью Размеры болтов: диаметр и размер под шестигранник. Фактические параметры необходимо сверять с документацией на конкретный фланцевый узел.
Как выбрать способ соединения
Выбор начинают с ответа на вопрос о разборности. Если узел должен работать без регулярного демонтажа, рассматривают сварку. Если требуется обслуживание, заменяемость или доступ к внутренним элементам, выбирают резьбовую либо фланцевую схему. Между двумя разъёмными вариантами решение принимают по габаритам, доступу к крепежу и требованиям к герметичности.
| Способ | Тип узла | Что учитывать | Когда рассматривать |
|---|---|---|---|
| Сварной | Неразъёмный | Подготовка торцов, совместимость материалов, оборудование и квалификация | Для постоянной сборки трубопровода |
| Резьбовой | Разъёмный | Качество резьбы, место для инструмента, герметизация | Для компактных обслуживаемых узлов |
| Фланцевый | Разъёмный | Состояние поверхностей, уплотнение, крепёж и доступ при затяжке | Для участков с осмотром, арматурой и оборудованием |
Следующий критерий — материал трубы. В ассортименте представлены разные стали, включая ст00, 15Г, 17ГС, 20ФА, 20ХГА, 09Г2С, 10Г2С1, 15Х1МФ и 15ХМ. Также доступны изделия международных марок S355J2H и P255QL. Наименование стали само по себе не заменяет проектные требования: перед сваркой или подбором соединительных деталей нужно подтвердить назначение изделия и условия эксплуатации.
Третий критерий — место установки. На открытом участке проще разместить оборудование для сварки или инструмент для затяжки. В тесной зоне может оказаться практичнее заранее собрать часть узла отдельно, а затем установить её на место. Если это невозможно, приоритет получают компактность и доступность выбранной технологии.
Четвёртый критерий — обслуживание. Для линии, которую не планируют разбирать, лишние разъёмные элементы могут усложнить конструкцию. Для участка, где возможна замена оборудования или регулярная проверка, постоянный стык создаст лишние трудозатраты. Окончательное решение должно учитывать не только первичную стоимость работ, но и ожидаемый ремонт.
Получить расчёт поставки и консультацию
Выбор труб и подготовка к монтажу
В разделе Труба бесшовная горячедеформированная представлено 40 позиций труб б/ш г/д. Перед заказом сопоставляют требуемый материал, размеры, длину и количество с данными проекта. Если точные параметры ещё не определены, сначала формируют перечень по участкам: прямые отрезки, места подключения и детали, которые должны иметь разъёмное соединение.
Для задач, где допустимо использование бывших в употреблении изделий, отдельно существует раздел Труба б/у круглая. Его нельзя автоматически приравнивать к новым бесшовным трубам. Состояние, назначение и возможность дальнейшего применения нужно оценивать отдельно для каждой позиции и конкретной задачи.
Для защиты поверхности предусмотрен раздел Труба бесшовная горячедеформированная оцинкованная. Оцинкованное исполнение нельзя без проверки включать в любую сварную схему: перед монтажом учитывают состояние покрытия, требования рабочей документации и выбранную технологию. Это особенно важно, если соединение выполняется непосредственно на объекте.
Проверка перед установкой
- Сверить обозначение материала с заявкой и рабочей документацией.
- Проверить состояние торцов, наружной поверхности и резьбовых или фланцевых деталей.
- Уточнить, нужен ли разъёмный узел на каждом участке.
- Подготовить инструмент и обеспечить доступ к месту соединения.
- Проверить, подходят ли соединительные детали друг к другу по размерам и назначению.
- Согласовать способ контроля готового стыка.
Отдельно учитывают защиту от внешних воздействий. Для сварных участков после завершения работ оценивают состояние поверхности и при необходимости восстанавливают предусмотренную защиту. Для резьбовых и фланцевых узлов проверяют, не повреждены ли детали при транспортировке и сборке. Если требуется дополнительная защита лентой, полезно изучить материал Класс ленты: как выбрать марку стальной ленты.
Типичные ошибки при монтаже
Первая ошибка — выбор способа только по наличию инструмента. То, что соединение можно выполнить быстро, не означает, что оно подходит для последующего обслуживания. До начала работ фиксируют назначение участка, доступность узла и требования к разборке.
Вторая ошибка — смешение деталей без проверки совместимости. Разные материалы и исполнения труб требуют сопоставления с соединительными элементами. Нельзя считать, что любая резьба или любой фланец подойдут к конкретному изделию только потому, что внешний размер кажется подходящим.
Третья ошибка — работа с неподготовленными поверхностями. Грязь, влага, повреждённые торцы и перекос ухудшают качество любого стыка. Перед сборкой очищают рабочие зоны и проверяют геометрию. Если дефект нельзя устранить обычной подготовкой, деталь отправляют на дополнительную оценку.
Четвёртая ошибка — отсутствие доступа для ремонта. Трубу можно соединить, но оставить без места для снятия крепежа или инструмента. При компоновке предусматривают не только первичную сборку, но и возможность заменить участок, подтянуть крепёж или проверить герметичность.
Пятая ошибка — отсутствие записи о выбранной схеме. Для объекта полезно зафиксировать материал труб, тип стыка, применённые соединительные детали и порядок контроля. Это упрощает дальнейшее обслуживание и позволяет не подбирать детали заново при ремонте.
Частые вопросы
Как соединить трубу без сварки?
Для разъёмного монтажа используют резьбовое или фланцевое соединение. Резьба обычно требует меньше места, а фланцевый узел удобен там, где нужен регулярный доступ для осмотра и замены.
Как соединить стальные бесшовные трубы?
Основные варианты — сварка, резьба и фланцы. Выбор делают по назначению трубопровода, материалу изделий, доступному оборудованию и необходимости последующей разборки.
Как выбрать соединение труб?
Сначала определяют, будет ли узел постоянным или разъёмным. Затем проверяют размеры, материал, условия монтажа, возможность обслуживания и требования к герметичности.
Как соединить трубу для разборного узла?
Рассматривают резьбовую или фланцевую схему. Резьба удобна для компактных участков, а фланцы — для присоединения оборудования и мест, где требуется снять участок без резки.
Итог
Сварка подходит для постоянного монтажа, резьба — для компактных разъёмных узлов, фланцы — для обслуживаемых участков и присоединения оборудования. Перед заказом и установкой проверяют материал, размеры, состояние поверхностей и доступ к месту работ. Для подбора труб и согласования соединения можно направить запрос специалистам.
