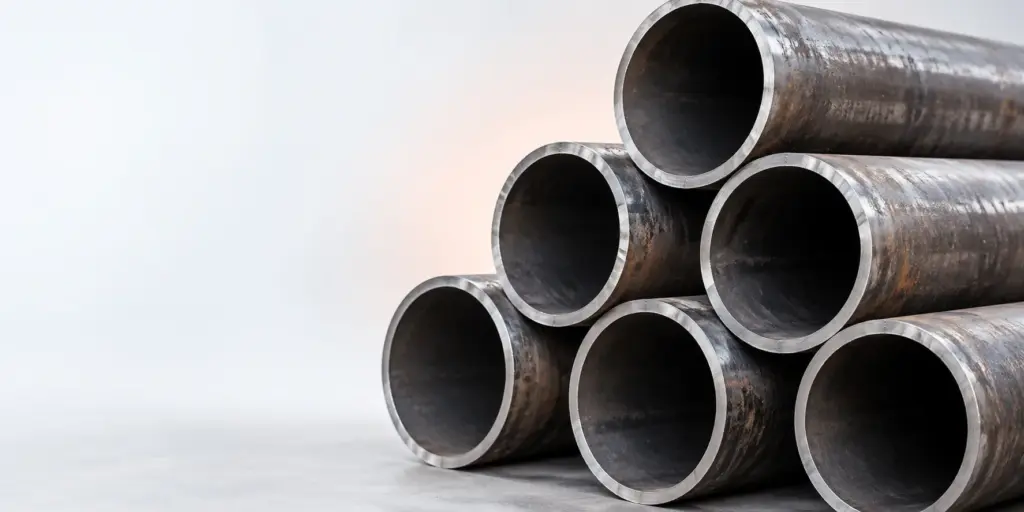

Внутренний диаметр трубы — это размер отверстия между её внутренними стенками. Для бесшовной горячедеформированной трубы его рассчитывают по наружному диаметру и толщине стенки: из наружного диаметра вычитают удвоенную толщину стенки. Расчёт помогает сопоставить позиции каталога, но не заменяет измерение конкретной трубы, если для задачи нужен подтверждённый размер отверстия.
Какие размеры нужны для расчёта
Для расчёта достаточно двух исходных размеров: наружного диаметра и толщины стенки. Наружный диаметр описывает размер трубы по внешней поверхности. Толщина стенки показывает расстояние от внешней поверхности до внутренней. Если мысленно провести прямую через центр круглого сечения, она пересечёт стенку перед отверстием и после него. Именно поэтому толщину учитывают дважды. Формулу удобно записать словами: внутренний диаметр равен наружному диаметру минус две толщины стенки. Её можно применять без таблицы соответствий, если оба исходных размера относятся к одной и той же позиции и выражены в одинаковых единицах.
При чтении обозначения сначала отделите размерные данные от сведений о материале. Марка стали не подставляется в формулу и не заменяет толщину стенки. Если в строке указано несколько характеристик, проверьте, какой размер обозначает наружный диаметр, а какой — стенку. Не стоит вычислять отверстие по названию раздела или по одному наружному размеру: трубы с одинаковой наружной величиной могут иметь разную стенку. Для закупки это различие существенно, потому что расчётное отверстие при увеличении толщины становится меньше, хотя наружный габарит остаётся прежним.
Внутренний диаметр бесшовной трубы: порядок расчёта
Запишите наружный диаметр выбранной позиции и указанную для неё толщину стенки. Проверьте, что единицы измерения совпадают; при необходимости сначала приведите размеры к одной единице. Затем умножьте толщину стенки на два и вычтите результат из наружного диаметра. Полученное значение относится к геометрии сечения, заданной исходными размерами. Если толщина стенки ещё не выбрана, единственного результата нет. В этом случае расчёт выполняют отдельно для каждого рассматриваемого сочетания наружного диаметра и стенки, а результаты сравнивают с требованиями к отверстию.
Удобно вести сравнение не по разрозненным записям, а по строкам: обозначение позиции, наружный диаметр, стенка, вычисленное отверстие и источник исходных размеров. Такой порядок помогает заметить, что расчёт сделан для другой трубы или что величины случайно взяты из разных строк. Если итог не согласуется с исходными данными, вернитесь к обозначению и проверьте единицы и порядок действий. Отрицательное или нулевое значение не следует принимать как размер отверстия: это признак ошибки в выбранных исходных величинах либо в их трактовке. Для подбора нужно получить уточнённые размерные данные.
Почему нельзя вычесть стенку один раз
Толщина стенки — размер одной стороны сечения, а наружный диаметр охватывает обе стороны. Если вычесть стенку только один раз, в результате останется часть металла на противоположной стороне отверстия. Такой результат будет больше расчётного внутреннего размера и может привести к неверному сравнению позиций. Проверка проста: представьте торец трубы и прямую, которая идёт от одной наружной точки через центр к противоположной наружной точке. До отверстия она проходит через первую стенку, после отверстия — через вторую. Между ними и находится искомый внутренний размер.
Что показывает результат и чего он не подтверждает
Вычисленное значение показывает внутренний размер, следующий из выбранных наружного диаметра и толщины стенки. Оно удобно для предварительного подбора, составления запроса поставщику и проверки того, как меняется отверстие при выборе другой стенки. Но арифметика не сообщает, какие фактические размеры имеет отдельная труба на складе. Она также не позволяет восстановить недостающую толщину стенки, если известен только наружный диаметр. В такой ситуации лучше запросить полное размерное обозначение позиции, а не принимать предполагаемую стенку за установленный факт.
Отделяйте расчёт по заявленным параметрам от проверки конкретного изделия. Если внутреннее отверстие важно для прохождения детали, сопряжения с оборудованием или другой задачи с ограниченным зазором, одного расчётного значения может быть недостаточно. Заранее определите, нужен ли вам размер по обозначению позиции или фактическое измерение. В запросе укажите требуемый способ подтверждения, чтобы поставщик понимал, какой результат нужен для принятия решения. Не следует называть вычисленную величину результатом замера: это разные сведения, даже если они записаны в одной таблице подбора.
Как выбрать бесшовную горячедеформированную трубу
Начните с назначения трубы и требования к её внутреннему отверстию. Затем подберите сочетания наружного диаметра и толщины стенки, для которых можно выполнить расчёт. Сравните полученные результаты и исключите позиции, не подходящие по заданному размеру отверстия. После этого сверяйте остальные параметры позиции, в том числе материал, если он указан в заявке. Такой порядок не смешивает два разных вопроса: подходит ли геометрия трубы и соответствует ли предложенная позиция требуемому материалу. По одной только марке стали определить внутреннее отверстие нельзя.
В разделе Труба бесшовная горячедеформированная представлены позиции этого вида труб. В списке встречаются стали ст00, 15Г и 12ХГБ, сочетания марок ст20 09Г2С и 09Г2С 13ХФА; также есть трубы S355J2H и P255QL. Эти сведения помогают найти и различить позиции, но для вычисления отверстия всё равно понадобятся наружный диаметр и толщина стенки конкретной трубы. Не переносите размерные данные с одной строки на другую только потому, что название материала выглядит знакомым или трубы находятся в одном разделе.
Получить расчёт по выбранной позиции
| Что указано в каталоге | Как использовать при подборе | Достаточно ли для расчёта отверстия |
|---|---|---|
| Бесшовная горячедеформированная труба | Выбрать нужный раздел и проверить обозначение позиции | Нет, нужны наружный диаметр и стенка |
| Стали ст00, 15Г, 12ХГБ | Сверить материал с заявкой | Нет, марка не задаёт внутренний размер |
| Сочетания марок ст20 09Г2С и 09Г2С 13ХФА | Не сокращать обозначение при запросе | Нет, нужны размеры конкретной позиции |
| Трубы S355J2H и P255QL | Уточнить подходящую позицию по материалу | Нет, расчёт выполняют по геометрическим размерам |
Таблица разделяет сведения о виде и материале трубы от размерных данных. Это полезно при обработке заявки: перечисленные обозначения подтверждают, какие группы позиций представлены в разделе, но не дают готового внутреннего диаметра. Если в запросе есть только марка и требование к отверстию, дополните его предпочтительным наружным диаметром либо попросите подобрать сочетание наружного размера и стенки. Если известен только наружный габарит, уточните допустимые варианты стенки. Чем точнее сформулировано требование к геометрии, тем проще проверить расчёт для предложенных строк каталога.
Сравнение разделов каталога
При переходе между разделами сохраняйте в записи вид трубы, а не только рассчитанное отверстие. Помимо основного раздела на сайте есть Труба бесшовная горячедеформированная оцинкованная и Труба б/у круглая. Названия разделов помогают не смешать разные категории в одной подборке. Сам способ геометрического расчёта остаётся понятным: нужны наружный диаметр и стенка выбранной трубы. Однако результат, рассчитанный для позиции из одного раздела, нельзя автоматически переносить на позицию из другого без проверки её собственных размеров.
Если закупка охватывает не только трубы, требования к разным видам металлопроката лучше вести отдельно. Порядок подбора другого изделия изложен в статье Как выбрать лист: виды и марки стали. Для отдельной задачи по сетке можно обратиться к материалу Какая сетка подойдёт для задачи и сколько её нужно. Ссылки не заменяют проверку размеров трубы: внутреннее отверстие определяют по параметрам именно той трубной позиции, которую планируют заказать.
Что указать в запросе поставщику
Перед отправкой запроса соберите исходные данные в одном сообщении. Укажите, что требуется бесшовная горячедеформированная труба, приведите интересующее обозначение позиции и назовите наружный диаметр с толщиной стенки, если они уже выбраны. Отдельно запишите требуемый внутренний размер и поясните, является ли он расчётным ориентиром или его нужно подтвердить для конкретной трубы. Если рассматриваете несколько вариантов, перечислите их раздельно. Такой запрос позволяет сопоставить каждое вычисленное отверстие со своей парой исходных размеров и не спутать варианты при ответе.
Когда наружный диаметр известен, а стенка ещё не определена, не подставляйте в формулу случайное значение. Сообщите известный наружный размер и требование к отверстию, затем запросите доступные сочетания размеров для проверки. Если, наоборот, заданы материал и стенка, но отсутствует наружный диаметр, расчёт также следует отложить до уточнения позиции. Любой ответ по внутреннему размеру должен иметь понятную основу: либо два исходных геометрических размера и выполненное вычитание, либо прямо обозначенный результат измерения. Это особенно важно, когда сведения из расчёта передаются дальше в закупочную документацию.
Типичные ошибки при проверке размера
Первая ошибка — считать наружный диаметр размером отверстия. Наружная поверхность находится за стенкой, поэтому эти величины описывают разные границы сечения. Вторая — вычесть толщину стенки один раз вместо двух. Третья — смешать единицы измерения или взять стенку от другой позиции. Четвёртая — считать марку стали источником сведений о геометрии. Все эти ошибки обнаруживаются при простой проверке записи: рядом с результатом должны стоять наружный диаметр, толщина стенки и указание на позицию, к которой они относятся.
Есть и ошибка в постановке задачи: заказчик просит «внутренний размер», но не уточняет, нужен ему расчёт по обозначению или подтверждение отверстия конкретной трубы. Для предварительного сравнения позиций достаточно корректных исходных размеров и формулы. Если от размера зависит возможность использования изделия, вопрос о проверке фактического отверстия следует поставить отдельно. Тогда расчёт не будет принят за подтверждение того, чего по исходным данным установить нельзя. Такой подход сохраняет понятную границу между подбором по каталогу и проверкой поставляемой позиции.
Частые вопросы
Как рассчитать внутренний диаметр бесшовной трубы?
Возьмите наружный диаметр и вычтите из него удвоенную толщину стенки. Сначала убедитесь, что оба размера относятся к одной позиции и указаны в одинаковых единицах. Результат будет расчётным внутренним размером по этим исходным данным.
Почему толщину стенки бесшовной трубы вычитают дважды?
На прямой через центр торца стенка расположена по обе стороны отверстия. Наружный диаметр включает обе эти части, поэтому для получения размера отверстия нужно убрать две толщины стенки, а не одну.
Можно ли определить внутренний диаметр бесшовной трубы только по наружному?
Нет. Один наружный размер не показывает, сколько места занимает стенка. Для расчёта требуется её толщина; без неё можно лишь запросить недостающий параметр или уточнить размер отверстия измерением.
Как проверить внутренний диаметр бесшовной трубы при заказе?
Сверьте обозначение позиции, наружный диаметр и толщину стенки, затем выполните расчёт. Если требуется подтверждение отверстия конкретной трубы, прямо укажите это в запросе: вычисление по обозначению и фактическое измерение не следует смешивать.
Одинаков ли внутренний диаметр бесшовных труб с одним наружным размером?
Не обязательно. При одинаковом наружном диаметре увеличение толщины стенки уменьшает расчётный размер отверстия. Поэтому каждое сочетание наружного диаметра и стенки проверяют отдельно, даже если позиции находятся рядом в каталоге.
Для окончательного выбора зафиксируйте исходные размеры и расчёт по каждой рассматриваемой позиции. Если нужных размерных данных нет в вашем списке, запросите их до оформления заказа; если важен фактический размер отверстия, отдельно согласуйте его проверку.
